Характеристики
- Типкруглошлифовальный
- Высота63 мм
- Тип двигателяэлектрический (380 В)
- Угол поворота±30 °
- Высота центров185 мм
- Внутренний диаметр305 мм
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Макс. длина заготовки1400 мм
Назначение:станок круглошлифовальный ЛСП 3Л133ВМФ2 позволяет осуществлять обработку цилиндрических, конических или торцевых поверхностей заготовок длиной до 1400 мм. Подходит как для наружной, так и для внутренней шлифовки. Обрабатываемая деталь может крепиться в патроне, центрах, а также на планшайбе или в люнете. Класс точности станка ‒ В.
Столы: двигаются по направляющим станины с помощью сервопривода с использованием ШПВ. Установка снабжена нижним столом и закрепленный на нем верхним поворотным столом.
Шлифовальная бабка: имеет механизм быстрого подвода. Выполняет перемещение на направляющих роликового типа. Самоустанавливающиеся гидродинамические подшипники обеспечивают высокоточное вращение шпинделя. Двигатель передает вращение на шпиндель при помощи клиноременной передачи.
Передняя бабка: позволяет выполнять шлифовку в центрах или в патроне. Поворачивается оператором вручную. Оснащена заранее отрегулированными подшипниками. Вращение шпинделя обеспечивает электрический привод посредством 2-ступенчатой ременной передачи.
Задняя бабка: оборудована пружиной, при помощи которой производится зажим заготовки. Степень зажима может настраиваться рукояткой.
Преимущества: оборудование управляется контроллером DELTA. Оснащено сенсорной панелью с функциями УЦИ. Конструкцией предусмотрены сервоприводы продольной и поперечной подачи. Устройство снабжено системой смазки, обеспечивающей стабильную работу направляющих и подшипников, а также охлаждающей системой, которая состоит из насоса, бака и магнитного сепаратора.

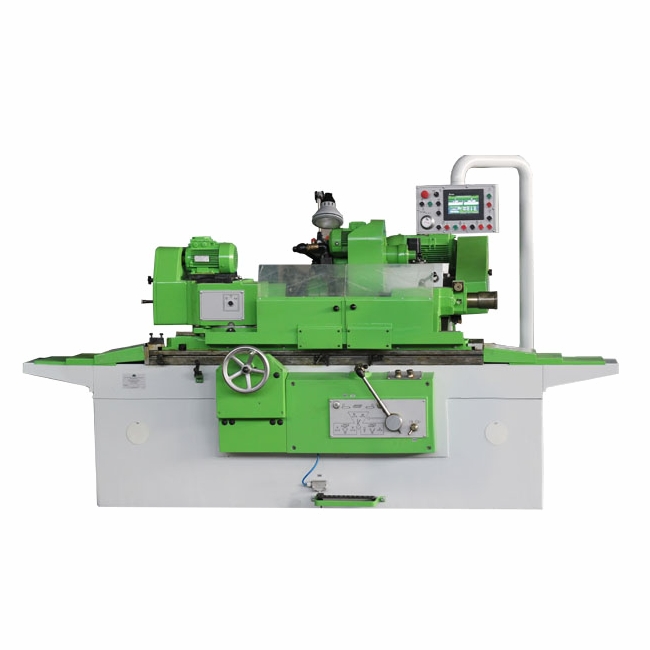

Универсальный круглошлифовальный станок ЛСП 3Л133ВМФ2 от известного бренда ЛСП - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Типкруглошлифовальный
- Высота63 мм
- Тип двигателяэлектрический (380 В)
- Угол поворота±30 °
- Высота центров185 мм
- Внутренний диаметр305 мм
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Макс. длина заготовки1400 мм
- Величина отвода пиноли35 мм
- Механизм отвода пинолиручной
- Макс. диаметр заготовки280 мм
- Размеры центра (ГОСТ 13214-79)Морзе 4
- Наружный диаметр (макс./мин.)600/450 мм
- Конусность (по часовой стрелке)3:10
- Ход шлифовальной бабки по винту290 мм
- Пределы скоростей врезных подач0,1-45 мм/мин
- Макс. длина шлифуемого отверстия3 диаметра, но не более 125 мм
- Цена деления шкалы поворота стола20 '
- Мощность двигателя передней бабки1,1 кВт
- Круглость (при обработке в центрах)1,6 мкм
- Конусность (против часовой стрелки)1:10
- Частота вращения шпинделя, не более16900 об/мин
- Диаметр внутришлифовальной головки80 мм
- Мощность привода шлифовального круга7,5 кВт
- Диаметр шлифовального круга (макс./мин.)63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.)100/30 мм
- Ход быстрого подвода шлифовальной бабки50 мм
- Наибольшее продольное перемещение стола1400 мм
- Время быстрого подвода шлифовальной бабки2,5 с
- Макс. угол поворота (к шлифовальному кругу)90 °
- Ручное перемещение за один оборот маховика3,1; 20,5 мм
- Макс. угол поворота (от шлифовального круга)30 °
- Наименьший ход стола при переключении упорами4 мм
- Скорость вращения (бесступенчатая регулировка)40-500 об/мин
- Размер (при крайнем положении движущихся частей)5750х2640х2150 мм
- Макс. диаметр заготовки, устанавливаемой в патроне200 мм
- Вес (с электрооборудованием и установкой охлаждения)7200 кг
- Макс. угол поворота верхнего стола (по часовой стрелке)2 °
- Скорость перемещения стола (бесступенчатая регулировка)0,05-6 м/мин
- Макс. угол поворота верхнего стола (против часовой стрелки)7 °
- Мощность двигателя приспособления для внутреннего шлифования1,1 кВт
- Постоянство диаметра в продольном сечении (при обработке в центрах)6 мкм
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление0,001; 0,01 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах)55 кг
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола)0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола)0,001 мм
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%)1590 об/мин
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета)60/280 мм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной)0,16 мкм
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона)50 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона)40 кг
ЛСП
Комплектация
- - Станок в сборе
- - Агрегат СОЖ
- - Установка смазки
- - Электрооборудование (1 комплект)
- - Обслуживающий инструмент (1 комплект)
- - Планшайба (1 комплект)
- - Центра упорные невращающиеся (2 шт.)
- - Оправка для балансировки шлифовального круга
- - Хомутик для изделия (4 шт.)
- - Устройство для правки шлифовального круга от стола
- - Приспособление для внутреннего шлифования
- - Патрон трех кулачковый
- - Люнет закрытый
- - Люнет открытый
- - Головка внутришлифовальная диаметром 80 мм
- - Шлифовальный круг
- - Оправка для внутришлифовального круга
- - Шлифовальный круг для внутренней шлифовки
- - Домкрат клиновой (1 комплект).
