Характеристики
- Типкруглошлифовальный
- Высота63 мм
- Тип двигателяэлектрический (380 В)
- Угол поворота±30 °
- Высота центров185 мм
- Внутренний диаметр305 мм
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Макс. длина заготовки1000 мм
Назначение:круглошлифовальный станок 3Л132ВМФ2 предназначен для высококачественной обработки изделий (класс точности В). Подходит для работы с цилиндрическими, коническими и торцевыми поверхностями. Позволяет выполнять как наружное, так и внутреннее шлифование. Заготовка может закрепляться в центрах, патроне, люнете, а также на планшайбе.
Станина и столы: оборудование снабжено верхним поворотным столом, который смонтирован на нижнем столе. Перемещение столов выполняется по направляющим станины посредством работы сервопривода с применением ШВП.
Шлифовальная бабка: оборудована механизмом быстрого подвода. Роликовые направляющие, по которым движется шлифовальная бабка, установлены на поворотной плите. Самоустанавливающиеся гидродинамические подшипники способствуют высокой точности вращения шпинделя. Вращение передается от электродвигателя клиноременной передачей.
Передняя бабка: позволяет осуществлять обработку в центрах или в патроне. Поворачивается вручную. Количество оборотов шпинделя может плавно регулироваться с пульта управления. Подшипники передней бабки уже отрегулированы.
Задняя бабка: снабжена пружиной, посредством которой обрабатываемая деталь зажимается в центрах. Сила зажима может настраиваться рукоятью.
Преимущества: установка оснащена программируемым логическим контроллером, при помощи которого выполняется управление. Предусмотрена сенсорная панель с функциями УЦИ. Поперечная и продольная подача производится за счет работы серводвигателей. Оборудование снабжено системой охлаждения, включающую в себя бак, насос и магнитный сепаратор, а также системой смазки, которая обеспечивает надежную работу подшипников и направляющих.

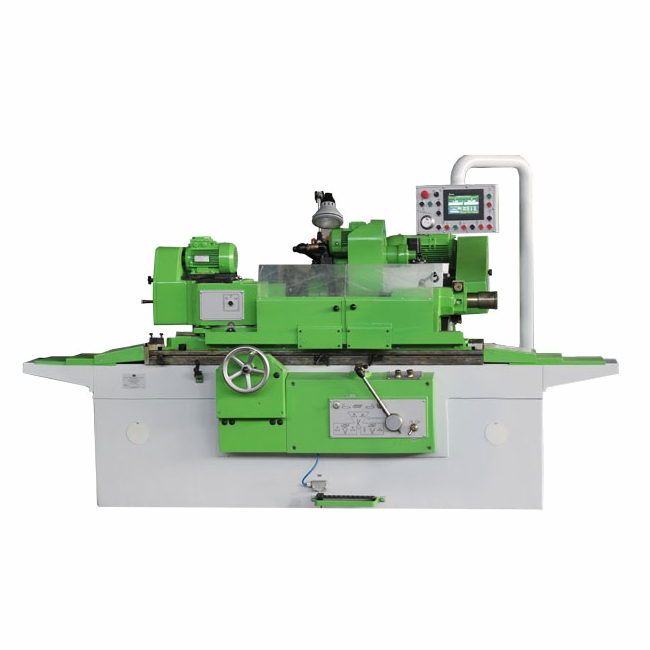

Универсальный круглошлифовальный станок ЛСП 3Л132ВМФ2 от известного бренда ЛСП - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Типкруглошлифовальный
- Высота63 мм
- Тип двигателяэлектрический (380 В)
- Угол поворота±30 °
- Высота центров185 мм
- Внутренний диаметр305 мм
- Состав оборудования- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
- Макс. длина заготовки1000 мм
- Величина отвода пиноли35 мм
- Механизм отвода пинолиручной
- Макс. диаметр заготовки280 мм
- Размеры центра (ГОСТ 13214-79)Морзе 4
- Наружный диаметр (макс./мин.)600/450 мм
- Конусность (по часовой стрелке)3:10
- Ход шлифовальной бабки по винту290 мм
- Пределы скоростей врезных подач0,1-45 мм/мин
- Макс. длина шлифуемого отверстия3 диаметра, но не более 125 мм
- Цена деления шкалы поворота стола20 '
- Мощность двигателя передней бабки1,1 кВт
- Круглость (при обработке в центрах)1,6 мкм
- Конусность (против часовой стрелки)1:10
- Частота вращения шпинделя, не более16900 об/мин
- Диаметр внутришлифовальной головки80 мм
- Мощность привода шлифовального круга7,5 кВт
- Диаметр шлифовального круга (макс./мин.)63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.)100/30 мм
- Ход быстрого подвода шлифовальной бабки50 мм
- Наибольшее продольное перемещение стола1000 мм
- Время быстрого подвода шлифовальной бабки2,5 с
- Макс. угол поворота (к шлифовальному кругу)90 °
- Ручное перемещение за один оборот маховика3,1; 20,5 мм
- Макс. угол поворота (от шлифовального круга)30 °
- Наименьший ход стола при переключении упорами4 мм
- Скорость вращения (бесступенчатая регулировка)40-500 об/мин
- Размер (при крайнем положении движущихся частей)5010х2640х2150 мм
- Макс. диаметр заготовки, устанавливаемой в патроне200 мм
- Вес (с электрооборудованием и установкой охлаждения)6580 кг
- Макс. угол поворота верхнего стола (по часовой стрелке)3 °
- Скорость перемещения стола (бесступенчатая регулировка)0,05-6 м/мин
- Макс. угол поворота верхнего стола (против часовой стрелки)8 °
- Мощность двигателя приспособления для внутреннего шлифования1,1 кВт
- Постоянство диаметра в продольном сечении (при обработке в центрах)6 мкм
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление0,001; 0,01 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах)55 кг
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола)0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола)0,001 мм
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%)1590 об/мин
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета)60/280 мм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной)0,16 мкм
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона)50 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона)40 кг
ЛСП
Комплектация
- - Станок в сборе
- - Агрегат СОЖ
- - Установка смазки
- - Электрооборудование (1 комплект)
- - Обслуживающий инструмент (1 комплект)
- - Планшайба (1 комплект)
- - Центра упорные невращающиеся (2 шт.)
- - Оправка для балансировки шлифовального круга
- - Хомутик для изделия (4 шт.)
- - Устройство для правки шлифовального круга от стола
- - Приспособление для внутреннего шлифования
- - Патрон трех кулачковый
- - Люнет закрытый
- - Люнет открытый
- - Головка внутришлифовальная диаметром 80 мм
- - Шлифовальный круг
- - Оправка для внутришлифовального круга
- - Шлифовальный круг для внутренней шлифовки
- - Домкрат клиновой (1 комплект).
