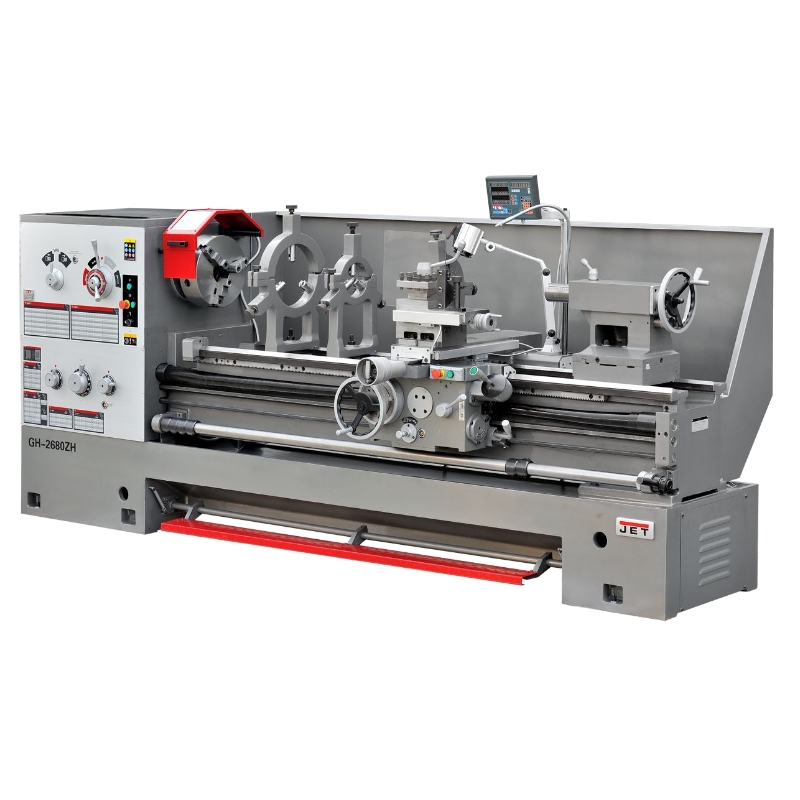

Станок токарно-винторезный GH-2680 ZH DRO RFS используется в промышленности, подходит для продолжительных нагрузок. Может применяться для обработки заготовок диаметром до 660 мм (до 870 мм при снятии мостика с ограничением по длине). Оснащен асинхронным электромотором мощностью 7500 Вт с плавным запуском. Питается от трехфазной сети 380 Вольт.
Оборудование снабжено УЦИ. Для управления поперечной и продольной подачами используется крестовой джойстик. Привод шпинделя функционирует в масляной ванне. Скорость вращения может регулировать в диапазоне 36-1600 оборотов в минуту (12 фиксированных положений). Систем подвода СОЖ препятствует перегреву обрабатываемого изделия и рабочего инструмента.
Станок токарно-винторезный JET GH-2680 ZH DRO RFS от известного бренда JET - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Вес3820 кг
- Размер3500х1150х1450 мм
- Установканапольный
- Тип станкатокарно-винторезный
- Назначениепо металлу
- Расположениегоризонтальный
- Тип двигателяэлектрический (380 В)
- Диаметр пиноли75 мм
- Конус шпинделя113 мм, 1:20
- Дюймовая резьба2-28 ниток/дюйм
- Объем бака для СОЖ15 л
- Питчевая резьба, DP4-56
- Макс. размер резца,32x32 мм
- Шаг ходового винта12 мм
- Метрическая резьба1-14 мм
- Модульная резьба, MP0,5-7
- Мощность насоса СОЖ0,09 кВт
- Пиноль задней бабкиМК 5
- Количество скоростей12
- Макс. длина обработки2030 мм
- Ход верхнего суппорта145 мм
- Длина съёмного мостика240 мм
- Макс. диаметр обработки660 мм
- Присоединение шпинделяD1-8 (DIN 55029)
- Ход пиноли задней бабки150 мм
- Ход поперечного суппорта310 мм
- Количество дюймовых резьб26
- Количество питчевых резьб24
- Диапазон подвижного люнета20-100 мм
- Диапазон поперечной подачи0,027-1,07 мм/об
- Диапазон продольной подачи0,063-2,25 мм/об
- Количество модульных резьб18
- Скорость вращения шпинделя36-1600 об/мин
- Количество поперечных подач65
- Количество продольных подач65
- Диаметр обточки над станиной660 мм
- Диапазон неподвижного люнета20-125, 100-240 мм
- Количество метрических резьб22
- Мощность основного двигателя7,5 кВт
- Расстояние между направляющими405 мм
- Диаметр обточки над съемным мостиком870 мм
- Диаметр проходного отверстия шпинделя105 мм
- Диаметр обточки над поперечным суппортом420 мм
- Ускоренное перемещение поперечного суппорта2 м/мин
- Ускоренное перемещение продольного суппорта4,5 м/мин
JET
Комплектация
- - 3-кулачковый патрон 325 мм с прямыми/обратными кулачками
- - 4-кулачковая планшайба 400 мм
- - Планшайба 630 мм, планшайба Ø50 мм
- - 4-позиционный резцедержатель с фиксатором
- - Вращающийся упорный центр МК-5
- - Упорный центр МК-5
- - Переходная втулка Ø113/МК-5
- - Подвижный люнет
- - 2 неподвижных люнета
- - Ускоренное перемещение продольного суппорта
- - Ускоренное перемещение поперечного суппорта
- - Защита резцедержателя
- - Защита ходового винта
- - Ключ для 3-кулачкового патрона
- - Ключ резцедержателя
- - Задняя защитная стенка
- - Поддон для стружки
- - Защитный экран патрона с концевым выключателем
- - Ножной тормоз шпинделя с концевым выключателем
- - УЦИ по 3 осям, цена деления ‒ 0,005 мм погрешность ±1 знак
- - Система подачи СОЖ
- - Галогенная лампа местного освещения
- - Вал управления с регулируемыми кулачками (отключение продольной подачи)
- - Концевой упор продольного перемещения
- - Ящик с инструментом
- - Комплект виброопор.
