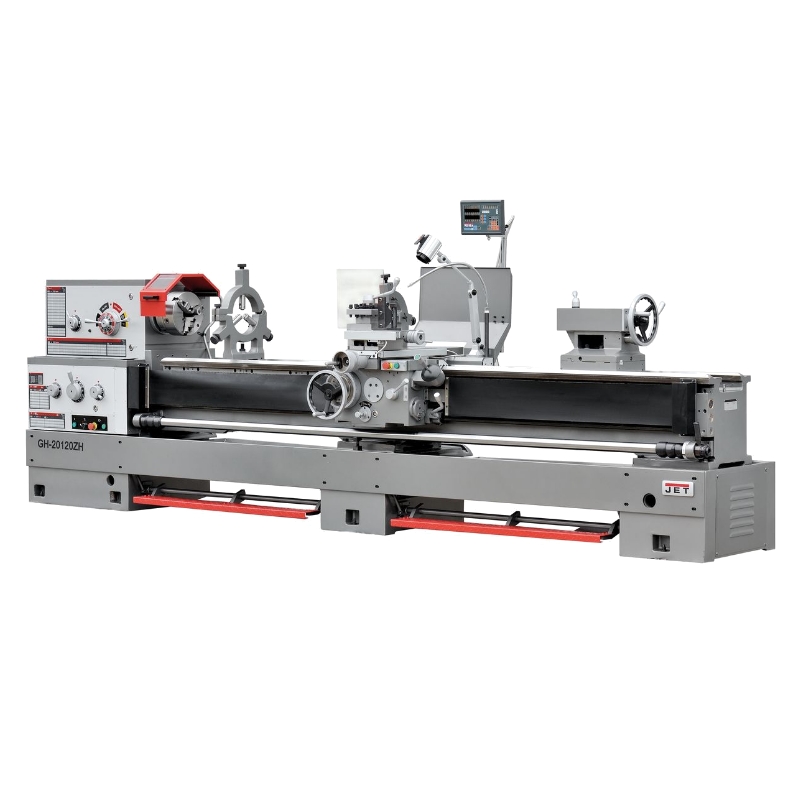

Промышленный токарно-винторезный станок GH-20120 ZH DRO может использоваться для обработки деталей из металла диаметром до 500 мм. Также при снятии мостика позволяет работать с изделиями, диаметр которых достигает 720 мм (с ограничением по длине заготовки). Реализован на базе асинхронного электромотора мощностью 7500 Вт.
Число оборотов шпинделя может настраиваться в пределах 9-1600 об/мин (24 положения). Оборудование снабжено системами смазки и подачи СОЖ. Функция плавного пуска способствует увеличению срока службы электродвигателя. Поперечная регулировка задней бабки дает возможность осуществлять обточку конуса. Станина устройства изготавливается из высокопрочного чугуна.
Станок токарно-винторезный JET GH-20120 ZH DRO RFS от известного бренда JET - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Вес3680 кг
- Размер4500х1280х1410 мм
- Установканапольный
- Тип станкатокарно-винторезный
- Назначениепо металлу
- Расположениегоризонтальный
- Тип двигателяэлектрический (380 В)
- Диаметр пиноли75 мм
- Конус шпинделяМК 7
- Дюймовая резьба1/8-28 ниток/дюйм
- Объем бака для СОЖ15 л
- Питчевая резьба, DP1/4-56
- Макс. размер резца,32x32 мм
- Шаг ходового винта12 мм
- Метрическая резьба1-224 мм
- Модульная резьба, MP0,5-112
- Мощность насоса СОЖ0,09 кВт
- Пиноль задней бабкиМК 5
- Количество скоростей24
- Макс. длина обработки3050 мм
- Ход верхнего суппорта145 мм
- Длина съёмного мостика240 мм
- Макс. диаметр обработки500 мм
- Присоединение шпинделяD1-8 (DIN 55029)
- Ход пиноли задней бабки150 мм
- Ход поперечного суппорта310 мм
- Количество дюймовых резьб48
- Количество питчевых резьб45
- Диапазон подвижного люнета20-110 мм
- Диапазон поперечной подачи0,027-2,73 мм/об
- Диапазон продольной подачи0,063-6,43 мм/об
- Количество модульных резьб42
- Скорость вращения шпинделя9-1600 об/мин
- Количество поперечных подач80
- Количество продольных подач80
- Диаметр обточки над станиной500 мм
- Диапазон неподвижного люнета50-210 мм
- Количество метрических резьб46
- Мощность основного двигателя7,5 кВт
- Расстояние между направляющими405 мм
- Диаметр обточки над съемным мостиком720 мм
- Диаметр проходного отверстия шпинделя80 мм
- Диаметр обточки над поперечным суппортом310 мм
- Ускоренное перемещение поперечного суппорта2 м/мин
- Ускоренное перемещение продольного суппорта4,5 м/мин
JET
Комплектация
- - 3-кулачковый патрон 250 мм с прямыми/обратными кулачками
- - 4-кулачковая планшайба 320 мм
- - Планшайба 400 мм
- - 4-позиционный резцедержатель с фиксатором
- - Упорный центр МК-5
- - Вращающийся упорный центр МК-5
- - Невращающийся упорный центр МК-5
- - Переходная втулка МК-7, МК-5
- - Подвижный и неподвижный люнеты
- - Ускоренное перемещение продольного суппорта
- - Ускоренное перемещение поперечного суппорта
- - Поддон для сбора стружки
- - Задняя защитная стенка
- - Защитный экран патрона с концевым выключателем
- - Защита резцедержателя
- - Защита ходового винта
- - Ножной тормоз шпинделя с концевым выключателем
- - УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак
- - Система подачи СОЖ
- - Галогенная лампа местного освещения
- - Ключ для 3-кулачкового патрона
- - Ключ резцедержателя
- - Вал управления с регулируемыми кулачками (отключение продольной подачи)
- - Ящик с инструментом
- - Комплект виброопор.
