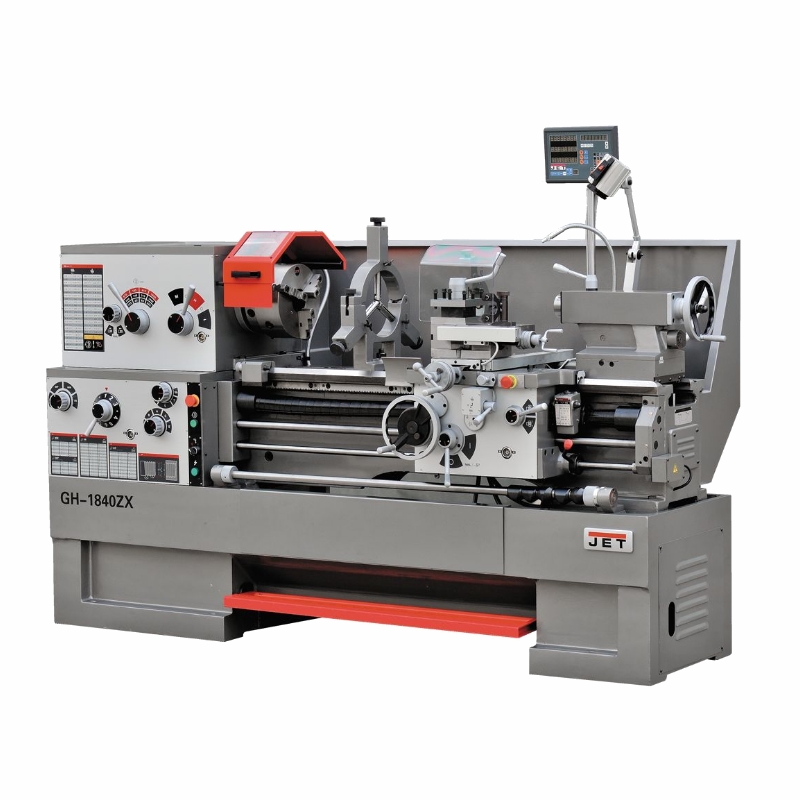

Токарно-винторезный станок GH-1840 ZX DRO подходит для применения на промышленных предприятиях. Служит для обработки деталей диаметром до 460 мм и длиной до 1015 мм. За счет снятия мостика диаметр обточки может быть увеличен до 698 мм (при длине заготовки не более 310 мм).
В основе оборудования лежит асинхронный электрический двигатель мощностью 5600 Вт, который питается трехфазным током 380 В. Частота вращения регулируется в диапазоне 25-1800 оборотов в минуту. При помощи станка можно нарезать метричную, дюймовую и прочие типы резьб. Для удобства установка снабжена устройством цифровой индикации.
Станок токарно-винторезный JET GH-1840 ZX DRO от известного бренда JET - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Вес2267 кг
- Размер2462х1016х1241 мм
- Установканапольный
- Тип станкатокарно-винторезный
- Назначениепо металлу
- Расположениегоризонтальный
- Тип двигателяэлектрический (380 В)
- Диаметр пиноли75 мм
- Конус шпинделяМК 7
- Дюймовая резьба1 5/8-72 ниток/дюйм
- Объем бака для СОЖ18 л
- Питчевая резьба, DP3 1/4-96
- Макс. размер резца,25х25 мм
- Метрическая резьба0,5-20 мм
- Модульная резьба, MP0,25-10
- Мощность насоса СОЖ0,09 кВт
- Пиноль задней бабкиМК 5
- Количество скоростей12
- Макс. длина обработки1015 мм
- Ход верхнего суппорта130 мм
- Длина съёмного мостика310 мм
- Макс. диаметр обработки460 мм
- Присоединение шпинделяD1-8 (DIN 55029)
- Ход пиноли задней бабки125 мм
- Ход поперечного суппорта228 мм
- Количество дюймовых резьб61
- Количество питчевых резьб45
- Диапазон подвижного люнета15-90 мм
- Диапазон поперечной подачи0,02-1,25 мм/об
- Диапазон продольной подачи0,04-25 мм/об
- Количество модульных резьб20
- Скорость вращения шпинделя25-1800 об/мин
- Количество поперечных подач36
- Количество продольных подач46
- Диаметр обточки над станиной460 мм
- Диапазон неподвижного люнета12-178 мм
- Количество метрических резьб24
- Мощность основного двигателя5,6 кВт
- Расстояние между направляющими340 мм
- Диаметр обточки над съемным мостиком698 мм
- Диаметр проходного отверстия шпинделя80 мм
- Диаметр обточки над поперечным суппортом280 мм
JET
Комплектация
- - 3-кулачковый патрон 250 мм с прямыми/обратными кулачками
- - 4-кулачковая планшайба 300 мм - Планшайба 400 мм
- - 4-позиционный резцедержатель с фиксатором
- - Вращающийся упорный центр МК-5
- - Невращающийся упорный центр МК-5
- - Переходная втулка МК-7, МК-5
- - Подвижный и неподвижный люнеты
- - Поддон для сбора стружки
- - Задняя защитная стенка
- - Защитный экран патрона с концевым выключателем
- - Защита резцедержателя
- - Защита ходового винта
- - Ножной тормоз шпинделя с концевым выключателем
- - УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак
- - Система подачи СОЖ
- - Галогенная лампа местного освещения
- - Указатель резьбы
- - Ключ для 3-кулачкового патрона
- - Ключ резцедержателя
- - Вал управления с регулируемыми кулачками (отключение продольной подачи)
- - Концевой упор продольного перемещения
- - Ящик с инструментом
- - Комплект виброопор.
