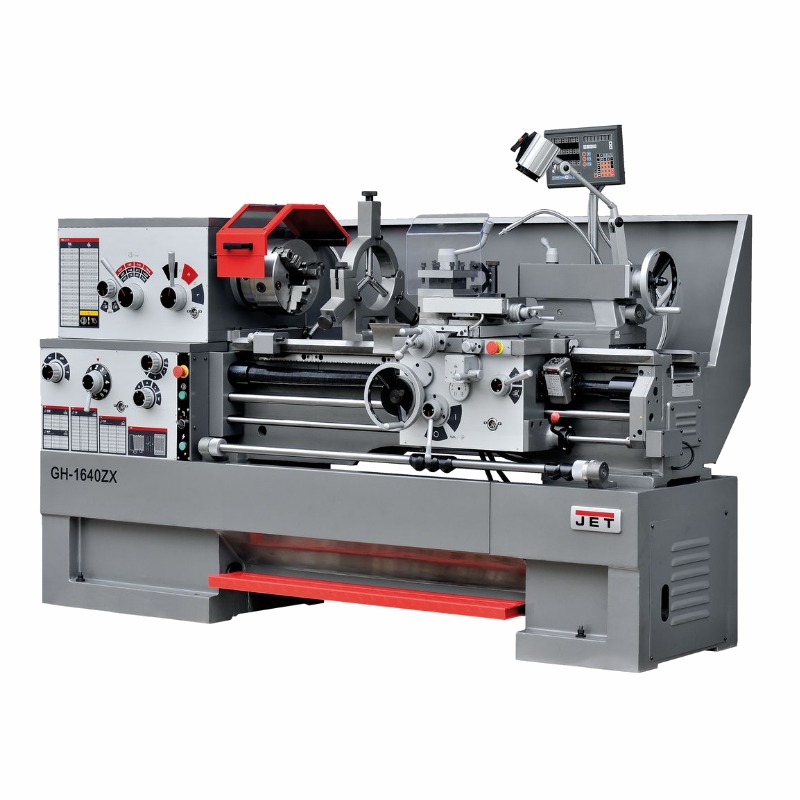

Станок токарно-винторезный GH-1640 ZX DRO подходит для промышленного применения. Может использоваться для работы со сплавами, сталью, цветными металлами, а также чугуном. Подойдет для обработки деталей длиной до 1015 мм. Оборудован электрическим двигателем на 5600 Вт. Подключается к сети с напряжением трехфазного тока 380 В.
Оборудование оснащено резцедержателем, который рассчитан на работу с инструментом с размером хвостовика не более 25х25 мм. Резьба на станке может нарезаться без замены шестеренок благодаря наличию автоматической коробки подач. Привод шпинделя помещен в масляную ванну. Съемный мостик дает возможность при необходимости увеличить диаметр обточки до 657 мм (при ограничении по длине изделия).
Станок токарно-винторезный JET GH-1640 ZX DRO от известного бренда JET - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Вес2120 кг
- Размер2460х1016х1220 мм
- Установканапольный
- Тип станкатокарно-винторезный
- Назначениепо металлу
- Расположениегоризонтальный
- Тип двигателяэлектрический (380 В)
- Диаметр пиноли75 мм
- Конус шпинделяМК 7
- Дюймовая резьба1 5/8-72 ниток/дюйм
- Объем бака для СОЖ18 л
- Питчевая резьба, DP3 1/4-96
- Макс. размер резца,25х25 мм
- Шаг ходового винта6 мм
- Метрическая резьба0,5-20 мм
- Модульная резьба, MP0,25-10
- Мощность насоса СОЖ0,09 кВт
- Пиноль задней бабкиМК 4
- Количество скоростей12
- Макс. длина обработки1015 мм
- Ход верхнего суппорта130 мм
- Длина съёмного мостика310 мм
- Макс. диаметр обработки406 мм
- Присоединение шпинделяD1-8 (DIN 55029)
- Ход пиноли задней бабки125 мм
- Ход поперечного суппорта228 мм
- Количество дюймовых резьб61
- Количество питчевых резьб45
- Диапазон подвижного люнета15-90 мм
- Диапазон поперечной подачи0,02-1,25 мм/об
- Диапазон продольной подачи0,04-25 мм/об
- Количество модульных резьб20
- Скорость вращения шпинделя25-1800 об/мин
- Количество поперечных подач36
- Количество продольных подач46
- Диаметр обточки над станиной406 мм
- Диапазон неподвижного люнета12-178 мм
- Количество метрических резьб24
- Мощность основного двигателя5,6 кВт
- Расстояние между направляющими340 мм
- Диаметр обточки над съемным мостиком657 мм
- Диаметр проходного отверстия шпинделя80 мм
- Диаметр обточки над поперечным суппортом254 мм
JET
Комплектация
- - 3-кулачковый патрон 250 мм с прямыми/обратными кулачками
- - 4-кулачковая планшайба 300 мм
- - Планшайба 300 мм
- - 4-позиционный резцедержатель с фиксатором
- - Вращающийся упорный центр МК-4
- - Переходная втулка МК-7, МК-5
- - Подвижный и неподвижный люнеты
- - Поддон для сбора стружки
- - Задняя защитная стенка
- - Защитный экран патрона с концевым выключателем
- - Защита резцедержателя
- - Защита ходового винта
- - Ножной тормоз шпинделя с концевым выключателем
- - УЦИ по 3 осям, цена деления 0,005 мм, погрешность ±1 знак
- - Система подачи СОЖ
- - Галогенная лампа местного освещения
- - Вал управления с регулируемыми кулачками (отключение продольной подачи)
- - Концевой упор продольного перемещения
- - Указатель резьбы
- - Ключ для 3-кулачкового патрона
- - Ключ резцедержателя
- - Ящик с инструментом
- - Комплект виброопор.
