Характеристики
- Вес2 кг
- Размер216х180х105 мм
- Тип питания8 щелочных («alkaline») элементов 1,5В «тип С», аккумулятор 12В, сетевой блок питания АГ114М.02.020 60 Вт
- Режим работывстроенная передающая антенна «LC», внешняя передающая антенна «АН»
- Вес в упаковке4.0 кг
- Длина упаковки40.5 см
- Высота упаковки20 см
- Ширина упаковки29 см

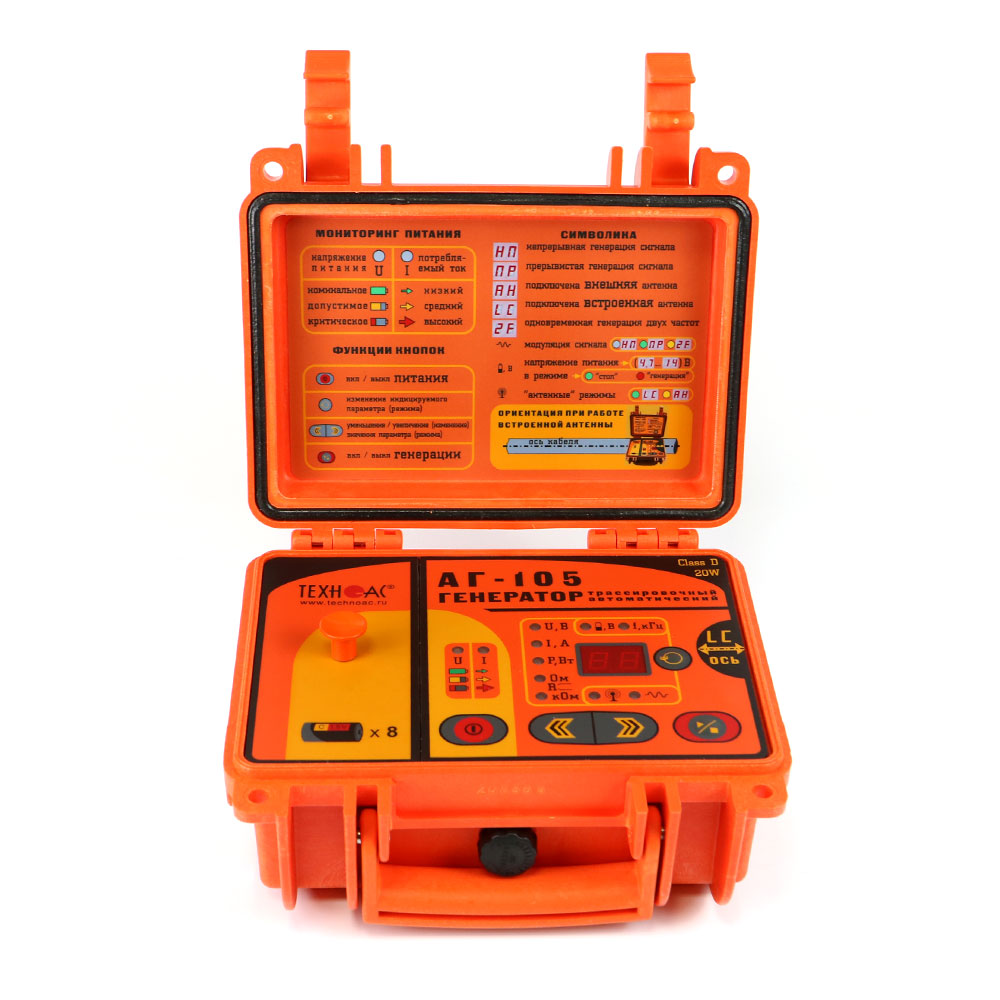

Назначение: трассировочный импульсный автоматический генератор АГ-105 для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Предназначен для создания исследуемых объектов переменного синусоидального тока (постоянными или кратковременными колебаниями) для определения местоположения.
Питание: для эксплуатации требуются 8 щелочных (алкалиновых) батарейных элементов 1,5В типа С, аккумулятор 12 В или сетевой блок питания АГ114М.02.020 мощностью 60 Вт.
Конструкция: степень защиты корпуса-кейса IP65 предотвращает попадание пыли и воды при закрытой крышке. Рабочий температурный диапазон: от –30ºС до +60ºС с внешним (аккумуляторным или сетевым питанием). Встроенный мультиметр отображает силу тока, сопротивление, мощность на выходе или напряжение питания. Передающая антенна (излучающий резонансный LC контур) обеспечивает интенсивное электромагнитное поле при низком энергопотреблении. Возможно подключение внешней передающей антенны. Подключаемые индукционные «клещи» позволяют эффективно индуцировать ток в конкретно «выделенную» из нескольких близлежащих коммуникаций (в том числе и находящуюся под напряжением).
Преимущества: агрегат выдает сигнал синусоидальной формы непрерывно «НП» или прерывисто «ПР» для трассировки кабелей и металлических трубопроводов или специальный двухчастотный сигнал «2F» для идентификации внешней коммуникации или для дефектоскопии утечек тока в землю. Предусмотрена сверхэффективная уникальная модификации схемотехнической технологии построения усилителей мощности CLASS D. Импульсный выходной усилитель достигает КПД 85% для улучшенной работы с «энергозатратным» оборудованием автономного питания.
Генератор трассировочный АГ 105 от известного бренда ООО Техно-Ас - это продолжительный срок службы и безотказность в любых температурных условиях.
Характеристики
- Вес2 кг
- Размер216х180х105 мм
- Тип питания8 щелочных («alkaline») элементов 1,5В «тип С», аккумулятор 12В, сетевой блок питания АГ114М.02.020 60 Вт
- Режим работывстроенная передающая антенна «LC», внешняя передающая антенна «АН»
- Вес в упаковке4.0 кг
- Длина упаковки40.5 см
- Высота упаковки20 см
- Ширина упаковки29 см
- Тип оборудованиягенератор сигналов
- «Антенные» режимы8192 - «8.2», 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
- Напряжение питания7-15 В
- Режимы «модуляции»прерывистый «ПР» (кратковременные посылки сигнала), двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
- Степень защиты корпусаIP65
- Выходной усилитель мощностимодифицированный CLASS D КПД до 85%
- Нагрузка «клипсы» или «клещи»512 «0.5», 1024 «1.0», 8192 «8.2», 32768 «33»
- Допустимый диапазон температур-30…+60 ºС
- Максимальная выходная мощность≥20 Вт - при частотах 512 Гц «0.5», 1024 Гц «1.0», 8192 Гц «8.2»;≥6 Вт - при частоте 32768 Гц «33»
- Максимальное выходное напряжение≥32 В - в двухчастотном режиме модуляции «2F»;≥40 В -в других режимах
- Автономная работа от батарейного комплекта≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ), ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15Вт)
- Варианты подключения к исследуемой коммуникации«контактное» подключение с «возвратом тока через землю»;«бесконтактное» подключение с применением встроенной передающей антенны «LC»;«бесконтактное» подключение с применением внешней передающей антенны «АН»;«бесконтактное» подключение с применением индукционных передающих «клещей».
- Выходной ток, заданный для автоматического согласования≥0,2 А -при частотах 512Гц «0.5», 1024Гц «1.0», «2F»;≥0,1 А - при частотах 8192 Гц «8.2», 32768 Гц «33»
- Выходной ток, ограниченный программой при ручном повышении≥5 А - при частотах 512Гц «0.5», 1024Гц «1.0», 8192Гц «8.2», «2F»;≥3 А - при частоте 32768 Гц «33»
